Trasformatore di tipo pin

Trasformatore di tipo pin

Specifiche

Un trasformatore di tipo pin è un trasformatore monofase a bassa frequenza con terminali a pin, progettato per essere montato direttamente su un circuito stampato o su un pannello. Costruito su un nucleo EI laminato in silicio-acciaio con bobine in rame a doppio avvolgimento, converte la tensione di rete nella bassa tensione necessaria a schede di controllo, strumenti e piccoli alimentatori, mantenendo l'ingresso e l'uscita elettricamente isolati. Il corpo compatto si adatta a layout ristretti ed è disponibile come unità a telaio aperto o unità in vaso, con montaggio verticale o orizzontale. Le tensioni di ingresso e uscita, la disposizione dei pin e le dimensioni sono tutte realizzate in base alle vostre esigenze.

Materiali e costruzione

  1. Filo smaltato interamente in rame: bassa resistività e buona resistenza alla fatica consentono bobine strette e compatte che trasportano corrente senza surriscaldarsi.
  2. Laminazioni in acciaio al silicio: l'elevata induzione magnetica consente a un nucleo piccolo di svolgere il proprio lavoro, con una bassa perdita di ferro per mantenere alta l'efficienza.
  3. Staffa di montaggio in acciaio (ponte in ferro): un nuovo e resistente telaio in acciaio che conferisce al piccolo corpo una base solida e stabile sulla tavola o sul pannello.
ContattaciNingbo Chuangbiao Electronic Technology Co., Ltd.
PRECEDENTE:Trasformatore di invasaturaSUCCESSIVO:Trasformatore di controllo BK

Dettagli

Potenza nominale (W) EI Core A Lunghezza (mm) B Larghezza (mm) C Altezza (mm) Pila D (mm) E Distanza tra i fori (mm) F Lunghezza totale (mm) Peso (kg)
1 EI 28×13 30 25 27 13 42 52 0.06
2 EI 35×15 37 33 32 17 47 58 0.12
3 EI 41×17 43 36 36 18 54 64 0.18
5 EI 41×20 43 41 36 22 56 67 0.22
8 EI 48×18 50 40 44 21 61 75 0.30
10 EI 48×24 50 45 44 26 61 74 0.36
12 EI 48×26 50 50 44 26 61 74 0.40
15 EI 57×25 60 51 51 27 72 75 0.52
20 EI 57×30 60 56 51 32 72 88 0.62
25 EI 57×35 60 61 51 37 72 90 0.82
30 EI 66×32 69 58 58 35 82 96 0.96
40 EI 66×32 69 58 58 35 82 96 0.96
50 EI 66×36 69 61 58 40 82 100 1.05
80 EI 76×42 79 69 68 45 96×18,5 109 1.56
100 EI 86×43 89 74 75 47 102×18,5 118 2.08
200 EI 96×45 96 86 81 45 79×69 96 2.66
300 EI 96×60 96 100 81 60 79×84 96 3.41

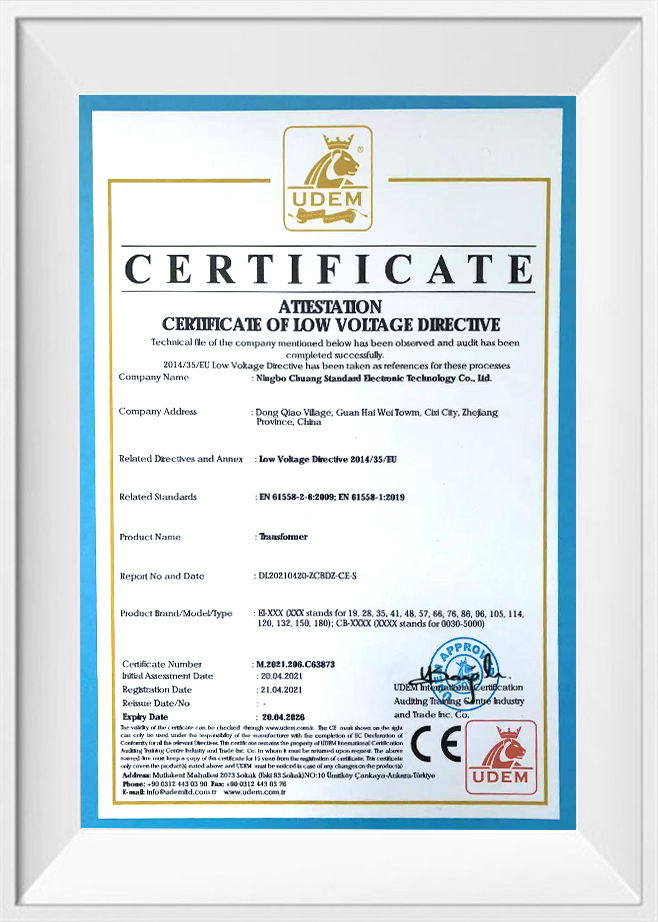

Certificato d'onore

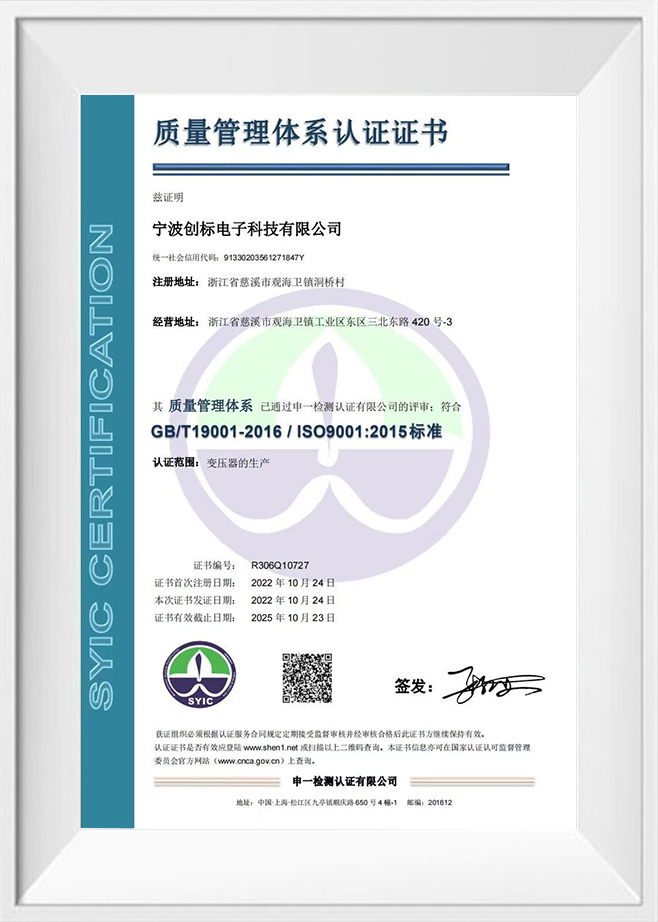

  • Quality Management System Certification
  • Certificato

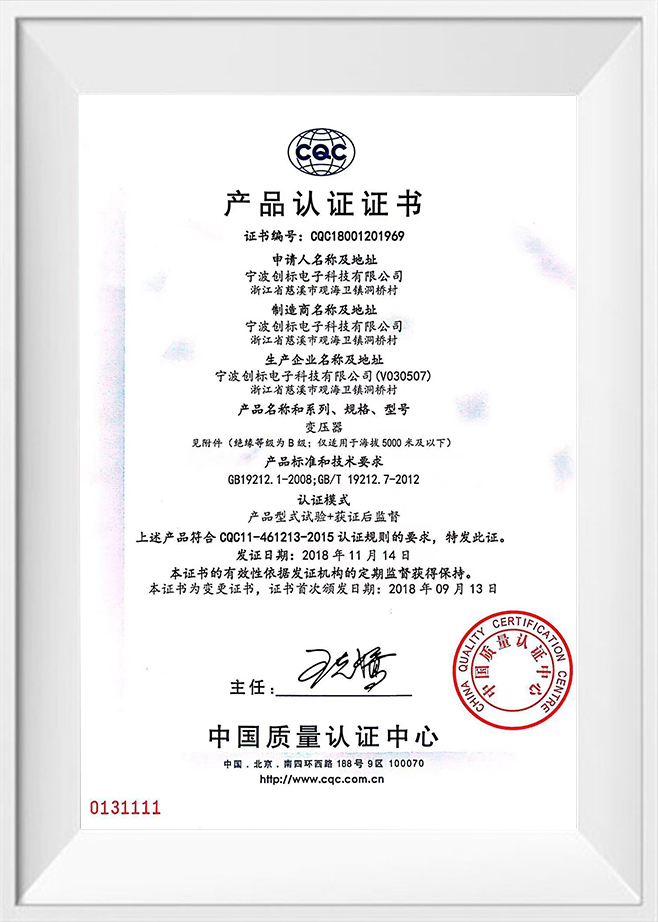

  • Certificazione del prodotto
  • Certificato

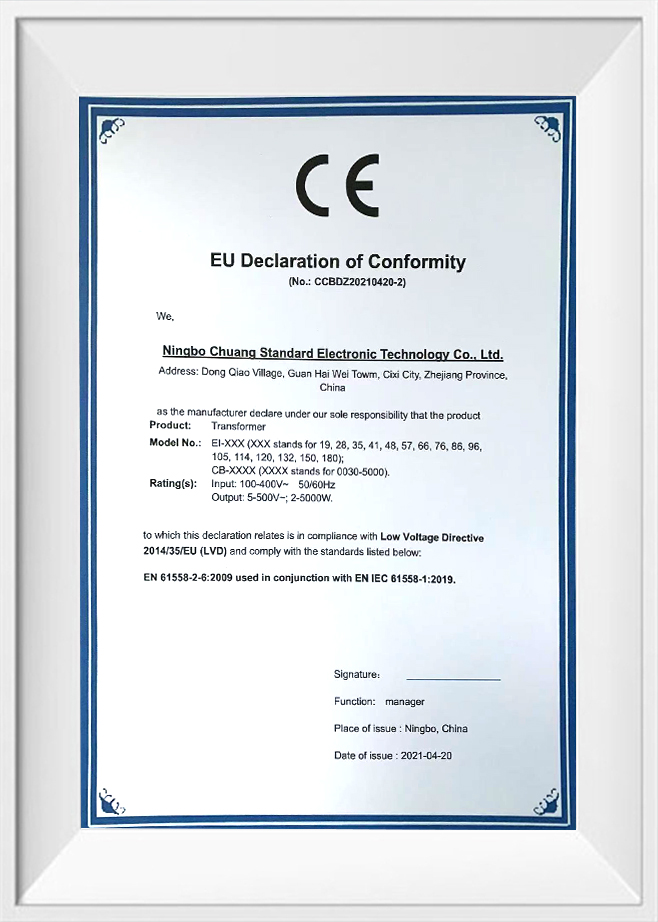

  • Ce

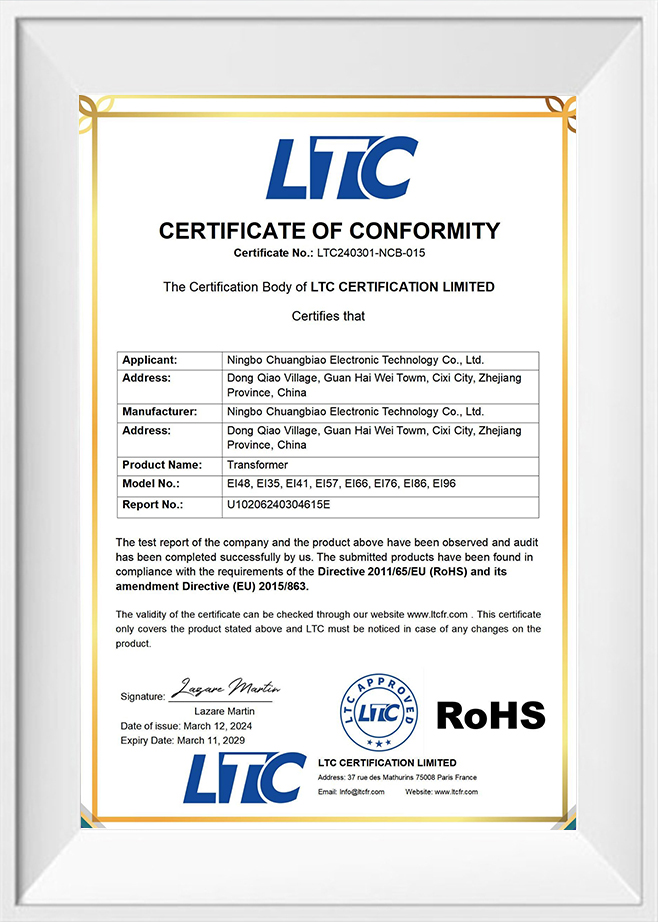

  • LTC

Prodotti correlati

Get in Touch

Your name*

Your e-mail*

Your message*

{$config.cms_name} submit
Gruppo
Ningbo Chuangbiao Electronic Technology Co., Ltd.

Ningbo Chuangbiao Electronic Technology - produttore professionale di tutti i tipi di trasformatori elettronici. L'azienda è stata fondata nel 2010.

Come professionista Bassa frequenza personalizzata Trasformatore di tipo pin Produttore e Trasformatore di tipo pin fornitoreAttualmente l'azienda ha formato il trasformatore EI come funzione principale e produce tutti i tipi di trasformatori toroidali, trasformatori di potenza C, trasformatori medicali, trasformatori audio, trasformatori ad alta tensione, trasformatori per controllo industriale, anti-shock, reattori, trasformatori ad alta frequenza e altri prodotti. L'azienda ha una struttura organizzativa completa per garantire l'intero processo dalla progettazione, approvvigionamento, produzione, garanzia di qualità, logistica, vendite e assistenza clienti.

Selezioniamo materiali da fornitori approvati di alta qualità secondo gli standard ISO9001, i nostri dipendenti sono appositamente formati e utilizzano le tecnologie più moderne, incluse macchine CNC e sistemi di test automatizzati, e ogni trasformatore che produciamo supera un controllo di qualità completo e test prima di lasciare la fabbrica.

Abbiamo un forte team di sviluppo tecnico, i cui membri hanno più di sette anni di esperienza nello sviluppo di prodotti e nell'esperienza di produzione e garanzia di qualità, con una certa reputazione e influenza nel settore. Siamo impegnati a fornire ai clienti i servizi più completi, inclusa la consulenza tecnica completa.

L'azienda ha ottenuto la certificazione del sistema di qualità ISO9001, la certificazione di qualità del prodotto CQC, la certificazione ambientale ROHS, ecc. L'industria, la solidità e la qualità del prodotto sono state riconosciute.

Ningbo Chuangbiao Electronic Technology si trova sul ponte della Baia di Hangzhou, Zhejiang. Benvenuti amici da tutti i ceti sociali a visitare, guidare e trattare affari.

Notizie ed eventi
Trasformatore di tipo pin Conoscenza del settore

Il Trasformatore di tipo pin è un trasformatore con nucleo EI ad alta efficienza costruito da Ningbo Chuangbiao Electronic Technology Co., Ltd. per applicazioni di automazione industriale, controllo di potenza e strumenti di precisione. Operando come fabbrica di trasformatori focalizzata sulla produzione di trasformatori EI, Ningbo Chuangbiao Electronic Technology Co., Ltd. gestisce la sua fabbrica di trasformatori a bassa frequenza attorno a questo formato con montaggio a pin perché abbina un'uscita di tensione stabile con l'ingombro compatto di cui hanno bisogno le apparecchiature di controllo montate su pannello. Questo articolo illustra esattamente da cosa è costruito il trasformatore di tipo pin, come funziona e come Ningbo Chuangbiao Electronic Technology Co., Ltd. supporta gli acquirenti che acquistano questo componente come una fabbrica a bassa frequenza al servizio dei clienti industriali.

01 Design del nucleo di tipo EI e conversione di potenza

Ningbo Chuangbiao Electronic Technology Co., Ltd. costruisce il trasformatore di tipo pin attorno a una classica struttura centrale di tipo EI. Questa geometria del nucleo aumenta la densità del flusso magnetico e riduce la perdita di energia, consentendo alla fabbrica di trasformatori di fornire una conversione di potenza più efficiente all’interno dello stesso volume fisico rispetto a una disposizione del nucleo meno raffinata. Il risultato è un'unità che mantiene un funzionamento stabile sotto carichi diversi mantenendo pulita la tensione di uscita.

Nucleo di tipo EI

Aumenta la densità del flusso magnetico e riduce la perdita di energia per una conversione più efficiente nello stesso volume.

Uscita stabile

Funziona in modo affidabile con carichi diversi mantenendo la tensione in uscita pulita e coerente.

Isolamento elettrico

Impedisce alle interferenze elettromagnetiche esterne e alle fluttuazioni di tensione di raggiungere le apparecchiature collegate.

02 Efficienza, movimentazione del carico e resistenza termica

Durante il funzionamento, il trasformatore di tipo pin mantiene una bassa perdita di energia fornendo allo stesso tempo un'efficiente conversione di potenza. Il suo design compatto fornisce una tensione stabile per vari requisiti di carico, mantenendo elevata l'efficienza energetica anziché sacrificare l'efficienza per le dimensioni. Ningbo Chuangbiao Electronic Technology Co., Ltd. costruisce l'unità anche con materiali isolanti resistenti alle alte temperature, quindi continua a funzionare in condizioni di alta temperatura e umidità dove l'isolamento meno durevole potrebbe guastarsi presto.

Funzionamento a bassa perdita di energia

L'efficiente conversione della potenza viene mantenuta durante il normale funzionamento, evitando inutili accumuli di calore.

Stabilità di tensione compatta

Il compact build still outputs stable voltage across varying load requirements.

Isolamento ad alta temperatura

I materiali isolanti resistono alle alte temperature e all'umidità per un funzionamento stabile a lungo termine.

Durabilità in ambienti complessi

L'elevata durabilità supporta l'uso in ambienti difficili senza ridurre la durata.

03 Controllo Qualità e Certificazione

Ogni trasformatore di tipo pin costruito da Ningbo Chuangbiao Electronic Technology Co., Ltd. supera severi controlli e test di qualità prima di lasciare la fabbrica. La produzione segue il sistema di gestione della qualità ISO9001 e il prodotto è inoltre conforme alla certificazione di protezione ambientale ROHS, rispettando gli standard ambientali internazionali per gli acquirenti che importano nei mercati regolamentati.

ISO 9001 Sistema di gestione della qualità
CQC Certificazione di qualità del prodotto
RoHS Norma di protezione ambientale
CE Certificazione per il mercato estero

04 Dove viene utilizzato il trasformatore di tipo pin

Il Pin Type Transformer is used across scenarios that demand stable power output, and its efficiency and electrical isolation make it especially suited to industrial control systems, PLC control, robots, and precision instruments. It also fits power transmission, communication systems, and other demanding power conversion applications.

Automazione industriale Controllo della potenza Strumentazione Attrezzature mediche Sistemi di controllo PLC Robot Strumenti di precisione Trasmissione di potenza Sistemi di comunicazione

05 Informazioni su Ningbo Chuangbiao Electronic Technology Co., Ltd.

Ningbo Chuangbiao Electronic Technology Co., Ltd. è stata fondata nel 2010 ed è cresciuta fino a diventare un produttore professionale di trasformatori elettronici, con la linea di trasformatori EI come specialità principale. Oltre al trasformatore di tipo pin, l'azienda produce trasformatori ad anello, trasformatori di potenza C, trasformatori medicali, trasformatori audio, trasformatori ad alta tensione, trasformatori di controllo industriale, reattori e trasformatori ad alta frequenza, supportati da un processo completo che copre progettazione, approvvigionamento, produzione, garanzia di qualità, logistica, vendite e servizio clienti.

I materiali provengono da fornitori approvati secondo gli standard ISO 9001 e la produzione viene eseguita su macchine CNC e sistemi di test automatizzati, con ogni trasformatore sottoposto a un'ispezione completa prima di lasciare la fabbrica. Ningbo Chuangbiao Electronic Technology Co., Ltd. opera dalla zona industriale di Guanhaiwei nella città di Cixi, Ningbo, provincia di Zhejiang, e accoglie visite di acquirenti che desiderano recensire di persona la fabbrica di trasformatori prima di effettuare un ordine.

2010 Anno di fondazione
7 Anni di esperienza in squadra
CNC Test e lavorazione automatizzati

06 Domande frequenti

Q

Per cosa viene generalmente utilizzato un trasformatore di tipo pin

Viene utilizzato dove è richiesta una potenza in uscita stabile, in particolare nell'automazione industriale, nel controllo della potenza, nella strumentazione, nelle apparecchiature mediche, nel controllo PLC, nei robot e negli strumenti di precisione.

Q

Quale design di base utilizza Ningbo Chuangbiao Electronic Technology Co., Ltd. nel trasformatore di tipo pin

Il Pin Type Transformer uses a classic EI-type core design, which increases magnetic flux density and reduces energy loss during conversion.

Q

Il trasformatore di tipo pin può funzionare continuamente in ambienti caldi o umidi

Sì, utilizza materiali isolanti resistenti alle alte temperature in modo che possa funzionare stabilmente in ambienti umidi e ad alta temperatura a lungo termine.

Q

Quali standard di qualità segue Ningbo Chuangbiao Electronic Technology Co., Ltd. per questo prodotto

La produzione segue i requisiti di gestione della qualità ISO 9001 e il prodotto è conforme alla certificazione di protezione ambientale ROHS, con la certificazione di qualità del prodotto CQC che copre anche la linea.

Q

Dove si trova Ningbo Chuangbiao Electronic Technology Co., Ltd.

Il transformer factory operates from Guanhaiwei Industrial Zone in Cixi City, Ningbo, Zhejiang Province, China, and the company welcomes buyer visits for factory review.

Q

In che modo l'isolamento elettrico sul trasformatore di tipo pin protegge le apparecchiature collegate

Il optimized EI-type structure prevents external electromagnetic interference and voltage fluctuations from reaching the equipment, avoiding failures caused by electrical noise.
