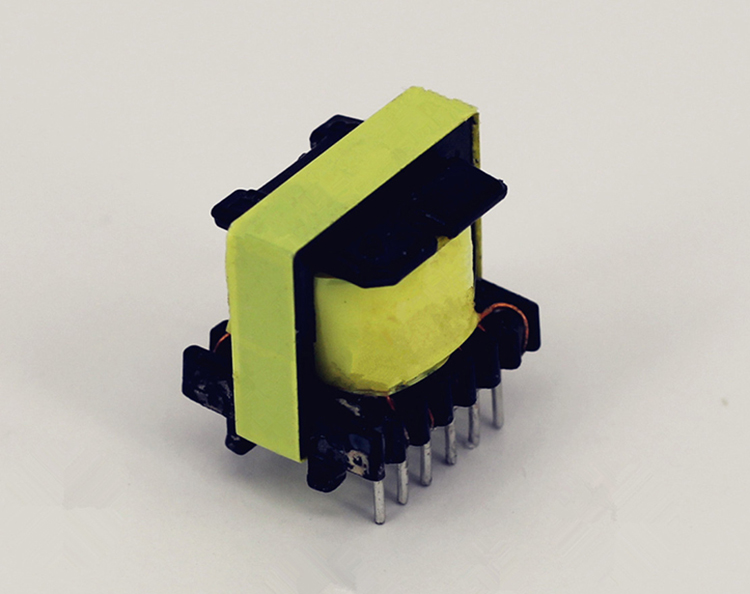

Principio di progettazione del trasformatore ad alta frequenza-bingbo chuangbiao elettronica

Quando si progetta un trasformatore ad alta frequenza, l'induttanza di perdite e la capacità distribuita del trasformatore devono essere ridotte al minimo, poiché il trasformatore ad alta frequenza nel cedimento di alimentazione trasmette un segnale di onda quadrata di impulsi ad alta frequenza. Durante il processo transitorio di trasmissione, l'induttanza di perdita e la capacità distribuita causano la corrente di aumento e la tensione di picco, nonché l'oscillazione massima, con conseguente aumento delle perdite. Di solito, l'induttanza di perdita del trasformatore è controllata per essere dall'1% al 3% dell'induttanza primaria.

L'induttanza di perdita della bobina primaria ---- L'induttanza di perdita del trasformatore è causata dall'accoppiamento incompleto del flusso magnetico tra la bobina primaria e la bobina secondaria, tra gli strati e tra le curve.

Capacità distribuita ---- La capacità formata tra le svolte degli avvolgimenti del trasformatore, tra gli strati superiori e inferiori dello stesso avvolgimento, tra avvolgimenti diversi e tra l'avvolgimento e lo strato di schermatura è chiamata capacità distribuita.

Avvolgimento primario-L'avvolgimento primario dovrebbe essere posizionato nello strato più interno, in modo che la lunghezza del filo utilizzata in ciascuna svolta del trasformatore l'avvolgimento primario possa essere il più breve possibile, minimizzando così il filo utilizzato nell'intero avvolgimento, che riduce effettivamente la capacità distribuita dell'avvolgimento primario stesso.

Avvolgimento secondario: dopo che l'avvolgimento primario è ferita, aggiungi (da 3 a 5) strati di imbottitura isolante prima di avvolgimento dell'avvolgimento secondario. Ciò può ridurre la capacità del condensatore distribuito tra l'avvolgimento primario e l'avvolgimento secondario, e anche aumentare la resistenza all'isolamento tra gli avvolgimenti primari e secondari, soddisfacendo i requisiti di tensione di resistenza dell'isolamento.

Avvolgimento di distorsioni ---- Se l'avvolgimento di polarizzazione è avvolto tra lo strato primario e secondario, o sullo strato più esterno, è correlato al fatto che la regolazione dell'alimentazione di commutazione si basa sulla tensione secondaria o sulla tensione primaria.
