Quali precauzioni dovrebbero essere prese durante l'installazione e l'uso di trasformatori di tipo pin a bassa frequenza?

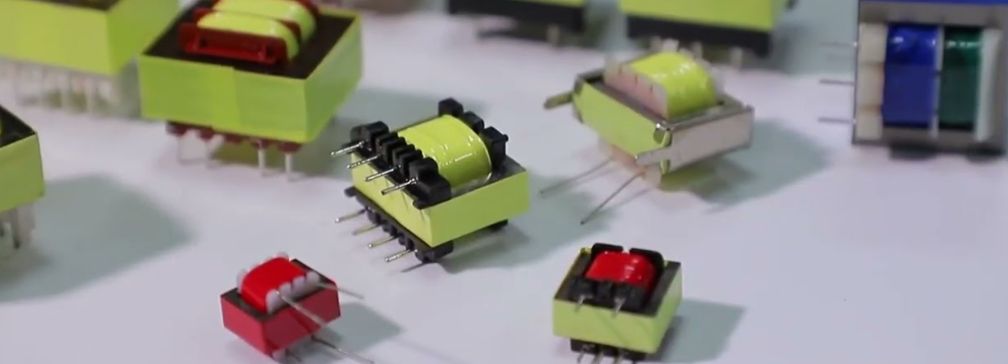

Trasformatori di tipo pin a bassa frequenza sono ampiamente utilizzati nelle apparecchiature di alimentazione, nel controllo industriale, nell'elettronica di potenza, negli elettrodomestici e nella strumentazione. Vengono utilizzati principalmente per la conversione di tensione, l'isolamento elettrico e l'alimentazione stabile. Poiché i trasformatori di tipo pin a bassa frequenza funzionano generalmente in ambienti di alimentazione a 50 Hz o 60 Hz, hanno potenza, dimensioni e peso relativamente elevati. Pertanto, è necessario prestare particolare attenzione a vari dettagli durante l'installazione e l'uso per garantire un funzionamento sicuro, stabile e a lungo termine dell'apparecchiatura.

1. Precauzioni prima dell'installazione
Prima di installare un trasformatore di tipo pin a bassa frequenza, verificare che i parametri tecnici del trasformatore corrispondano all'ambiente operativo e ai requisiti dell'apparecchiatura. Parametri quali tensione di ingresso nominale, tensione di uscita, potenza nominale e frequenza operativa devono essere coerenti con il progetto effettivo del circuito. Una selezione errata può facilmente portare al sovraccarico del trasformatore, a un grave surriscaldamento o addirittura a danni.

In secondo luogo, controllare l'aspetto del trasformatore a pin a bassa frequenza per assicurarsi che sia intatto, che i pin siano puliti e sicuri e che non vi siano deformazioni, allentamenti o danni allo strato isolante. Se si riscontrano anomalie, evitare l'installazione e l'uso diretto. Inoltre, verificare che la classe di isolamento del trasformatore e la capacità di resistenza alla tensione soddisfino gli standard di sicurezza elettrica, il che è particolarmente importante nelle applicazioni industriali o ad alta richiesta.

2. Punti chiave per la corretta installazione dei trasformatori di tipo pin a bassa frequenza
Durante l'installazione, il metodo di fissaggio è fondamentale. I trasformatori di tipo pin a bassa frequenza vengono solitamente installati saldando o collegando i pin su una scheda PCB. A causa del loro peso relativamente elevato, si consiglia di riservare un'area di supporto sufficiente nella progettazione del PCB e, se necessario, utilizzare viti, staffe o adesivo per il fissaggio per prevenire l'affaticamento del giunto di saldatura causato da vibrazioni o urti a lungo termine.

Durante la saldatura, assicurarsi che i pin siano completamente a contatto con i cuscinetti di saldatura e che i giunti di saldatura siano pieni e sicuri, evitando giunti di saldatura freddi o collegamenti scadenti. La temperatura e il tempo di saldatura devono essere controllati adeguatamente per evitare danni alla struttura interna del trasformatore o ai materiali isolanti dovuti al surriscaldamento. Allo stesso tempo, è necessario mantenere una distanza elettrica sufficiente tra i pin per evitare cortocircuiti o rischi di dispersione dovuti a una spaziatura insufficiente.
Molto importante è anche la scelta del luogo di installazione. I trasformatori di tipo pin a bassa frequenza generano una certa quantità di calore durante il funzionamento, quindi devono essere tenuti lontani da componenti sensibili alla temperatura. Una disposizione ragionevole non solo aiuta la dissipazione del calore ma riduce anche le interferenze elettromagnetiche sui circuiti circostanti.

3. Precauzioni quando si utilizzano trasformatori di tipo pin a bassa frequenza
Nell'uso pratico, l'adattamento del carico è fondamentale per garantire il funzionamento stabile dei trasformatori di tipo pin a bassa frequenza. Evitare un funzionamento prolungato in sovraccarico, poiché ciò può portare al surriscaldamento del nucleo, all'invecchiamento dell'isolamento della bobina e ad una durata di vita ridotta. Si consiglia di riservare un certo margine di potenza per far fronte alle fluttuazioni istantanee di corrente o ai cambiamenti di carico.

Altrettanto importante è la stabilità della tensione di alimentazione. Una tensione di ingresso troppo alta o troppo bassa influenzerà le prestazioni di uscita e la sicurezza del trasformatore. Il funzionamento prolungato in condizioni di tensione anomale può portare a una tensione di uscita instabile o addirittura a danni ai circuiti a valle.

Durante il funzionamento prestare attenzione all'aumento di temperatura del trasformatore. Se si rileva un riscaldamento anomalo, rumori insoliti o odore di bruciato, scollegare immediatamente l'alimentazione e ispezionare il trasformatore. Questi fenomeni sono spesso segni di sovraccarico, cortocircuito o guasto interno e l'uso continuato rappresenta un rischio significativo per la sicurezza.

4. Interferenze elettromagnetiche e protezione della sicurezza
I trasformatori di tipo pin a bassa frequenza generano un determinato campo elettromagnetico durante il funzionamento, che può influenzare i circuiti sensibili circostanti. Per ridurre le interferenze, nella progettazione è necessario utilizzare soluzioni di cablaggio ragionevoli e, se necessario, aggiungere misure di schermatura o circuiti di filtraggio. Una buona progettazione della messa a terra contribuisce inoltre a migliorare la sicurezza elettrica e le capacità anti-interferenza del sistema.

Nelle applicazioni che prevedono il contatto uomo-macchina o elevati requisiti di sicurezza, è necessario prestare particolare attenzione alle prestazioni di isolamento elettrico. Assicurarsi che gli avvolgimenti primari e secondari del trasformatore di tipo pin a bassa frequenza abbiano una distanza di isolamento e una capacità di resistenza alla tensione sufficienti per evitare rischi di perdite.

5. Suggerimenti per la manutenzione quotidiana e l'ispezione
Sebbene i trasformatori di tipo pin a bassa frequenza abbiano una struttura relativamente stabile, è ancora molto necessaria un'ispezione regolare. Si consiglia di verificare regolarmente se i giunti di saldatura sono saldi, se i perni sono ossidati e se il materiale isolante sta invecchiando. Se vengono rilevate anomalie, devono essere sostituite o riparate tempestivamente.

Allo stesso tempo, mantenere pulito l'interno dell'apparecchiatura, evitando l'accumulo a lungo termine di polvere e olio sulla superficie del trasformatore. Ciò aiuta con la dissipazione del calore e riduce il tasso di guasto. Se utilizzato in ambienti ad alta temperatura o elevata umidità, la frequenza di ispezione deve essere aumentata per garantire il funzionamento affidabile a lungo termine del trasformatore.

L'installazione e l'uso dei trasformatori pin a bassa frequenza non sono complicati, ma richiedono attenzione ai dettagli. Dalla selezione e installazione all'uso quotidiano e alla manutenzione, ogni aspetto influisce direttamente sulle prestazioni e sulla durata. Solo attenendosi rigorosamente alle procedure operative standard i trasformatori ad ago a bassa frequenza possono eseguire in modo affidabile la conversione della tensione e l'isolamento elettrico, fornendo un supporto sicuro e affidabile per l'intero sistema di alimentazione.
