La guida completa al trasformatore: tipi, valutazioni e applicazioni

An trasformatore elettrico è un dispositivo elettromagnetico statico che trasferisce energia elettrica tra circuiti attraverso l'induzione elettromagnetica. La sua potenza, espressa in volt-ampere (VA) o kilovolt-ampere (kVA), indica il carico massimo che può gestire continuamente senza surriscaldarsi. Capire come vengono classificati i trasformatori, quali tipi esistono e quale si adatta alla vostra applicazione è essenziale per una progettazione sicura ed efficiente del sistema di alimentazione.

Come viene valutato un trasformatore?

I trasformatori sono classificati in volt-ampere (VA) o kilovolt-ampere (kVA) , non watt, perché la classificazione deve tenere conto sia dei carichi resistivi che reattivi, indipendentemente dal fattore di potenza. La valutazione riflette il prodotto della tensione nominale del trasformatore e della corrente nominale sul lato primario o secondario.

I parametri chiave nella targhetta del trasformatore includono:

• potenza nominale in kVA – Capacità di potenza apparente totale (ad esempio, 50 kVA, 500 kVA)
• Tensioni primarie e secondarie – Livelli di tensione in ingresso e in uscita (ad esempio, 11.000 V / 400 V)
• Frequenza – Tipicamente 50 Hz o 60 Hz
• Impedenza (%Z) – Influisce sulla corrente di cortocircuito; i valori comuni vanno dal 4% al 6%
• Classe di raffreddamento – ONAN (olio naturale aria naturale), ONAF, OFAF, ecc. per grandi unità; AN o AA per il tipo a secco
• Classe di isolamento – Temperatura nominale come Classe B (130°C), Classe F (155°C) o Classe H (180°C)

Ad esempio, a Trasformatore da 100 kVA a 400V il secondario può fornire una corrente massima di 144,3 A (100.000 ÷ 400 × √3 per trifase). Il superamento di questo valore provoca continuamente il degrado dell'isolamento e possibili guasti.

Trasformatori step-up e step-down

La classificazione fondamentale dei trasformatori elettrici è in base alla direzione di conversione della tensione.

Trasformatore step-up

Un trasformatore step-up aumenta la tensione dal primario al secondario. L'avvolgimento secondario ha più spire del primario. Ad esempio, a generatore che produce 11 kV può alimentare un trasformatore elevatore per produrre 400 kV per la trasmissione a lunga distanza, riducendo la corrente e quindi le perdite resistive (P = I²R) di un fattore superiore a 1.000. Le centrali elettriche utilizzano universalmente trasformatori step-up nella loro fase di uscita.

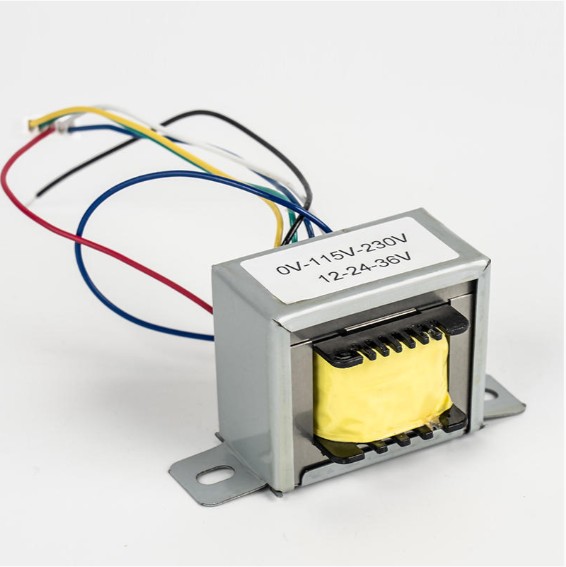

Trasformatore step-down

Un trasformatore step-down riduce la tensione per un consumo sicuro da parte dell'utente finale. Le sottostazioni di distribuzione passano da 33 kV o 11 kV a 400 V/230 V per forniture residenziali e commerciali. Unità step-down più piccole (ad esempio, da 240 V a 12 V) alimentano illuminazione a bassa tensione, campanelli e sistemi di controllo HVAC.

Entrambi i tipi seguono lo stesso principio del rapporto spire: V₁/V₂ = N₁/N₂, dove V è la tensione e N è il numero di spire dell'avvolgimento.

Diversi tipi di trasformatori e loro applicazioni

I trasformatori sono progettati in molte forme, ciascuna ottimizzata per requisiti prestazionali, ambienti e livelli di potenza specifici. Di seguito sono elencate le tipologie più importanti.

Trasformatore di potenza

I trasformatori di potenza operano nelle reti di trasmissione a tensioni superiori a 33 kV e potenze nominali tipicamente da 100 MVA a oltre 1.000 MVA. Sono progettati per un funzionamento quasi continuo a pieno carico e danno priorità alle basse perdite rispetto a tutti gli altri fattori. Il raffreddamento a bagno d'olio (ONAN/ONAF) è standard. La loro efficienza comunemente supera 99% , rendendo significativo anche un miglioramento dello 0,1% su scala globale.

Ningbo Chuangbiao Electronic Technology Co., Ltd. applica la tecnologia dei trasformatori a bassa frequenza all'interno dell'infrastruttura del sistema di alimentazione, garantendo un'efficiente trasmissione dell'energia e riducendo le perdite di linea per garantire un funzionamento stabile della rete.

Trasformatore di distribuzione

I trasformatori di distribuzione riducono la tensione dalla media tensione (tipicamente 11 kV o 33 kV) alla bassa tensione (400 V/230 V) nel punto di consegna. Funzionano a carichi variabili e sono classificati da Da 25 kVA a 2.500 kVA . Sono comuni sia la variante a olio che quella a secco (resina colata), con il tipo a secco preferito per interni a causa della sicurezza antincendio.

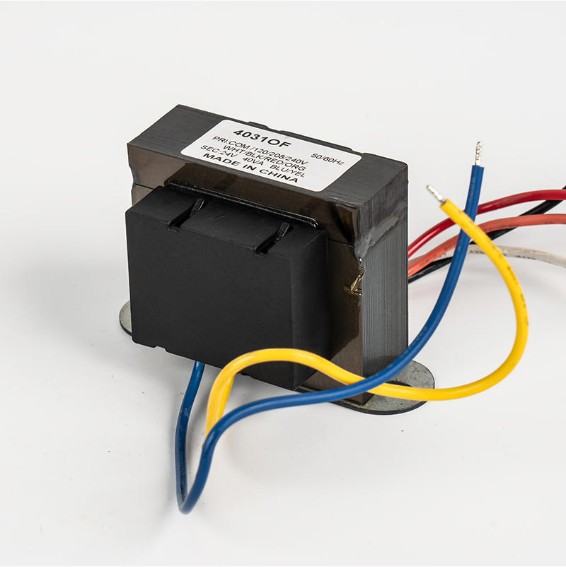

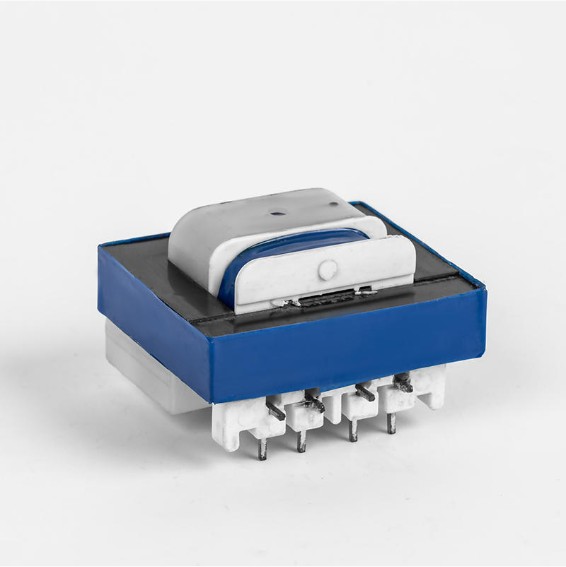

Trasformatore del condizionatore d'aria

Un trasformatore del condizionatore d'aria è un trasformatore specializzato a bassa frequenza che converte la tensione di rete CA in ingresso ai livelli CC richiesti per guidare compressori, motori dei ventilatori e schede di controllo . In un condizionatore d'aria a sistema diviso, i trasformatori della scheda di controllo in genere emettono 24 V CA per i circuiti del termostato. Le unità HVAC commerciali più grandi possono utilizzare trasformatori con potenza nominale di 40–150 VA per l'alimentazione di controllo.

Nei condizionatori di tipo inverter, il trasformatore funziona come parte della catena di conversione AC-DC-AC. La progettazione efficiente del trasformatore incide direttamente sulla classificazione energetica dell'unità (EER/COP). I trasformatori a bassa frequenza di Chuangbiao svolgono proprio questo ruolo nelle apparecchiature di refrigerazione: convertono la potenza CA in CC adatta per azionare compressori e motori di ventilatori, ottenendo un raffreddamento o un riscaldamento efficiente.

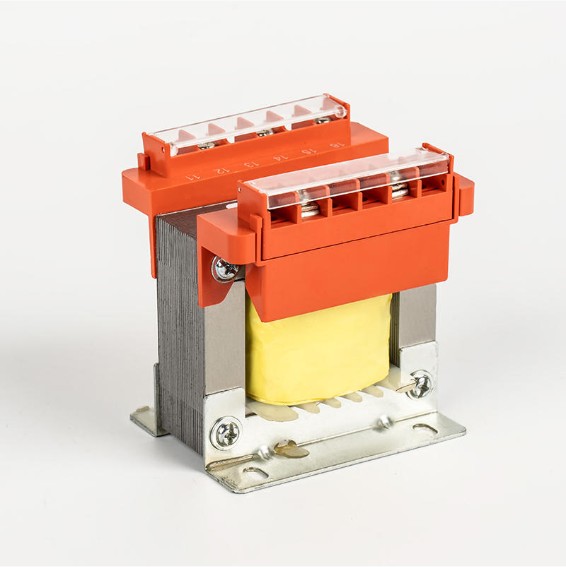

Trasformatore di isolamento

Un trasformatore di isolamento ha a Rapporto giri 1:1 —il suo scopo principale non è la conversione della tensione ma l'isolamento galvanico tra i circuiti. Ciò interrompe i circuiti di terra, sopprime il rumore di modo comune e garantisce la sicurezza del personale in ambienti come ospedali, laboratori e data center.

Specifiche chiave da notare:

• Tensione di isolamento : Tipicamente da 1.500 V a 4.000 V tra gli avvolgimenti
• Corrente di dispersione : Le unità per uso medico devono mantenere la perdita al di sotto di 500 µA (IEC 60601)
• Avvolgimenti schermati : La schermatura di Faraday riduce ulteriormente l'accoppiamento capacitivo nei componenti elettronici sensibili

Nell'automazione industriale, i trasformatori di isolamento proteggono PLC e sensori dai transitori ad alta tensione sulla linea elettrica.

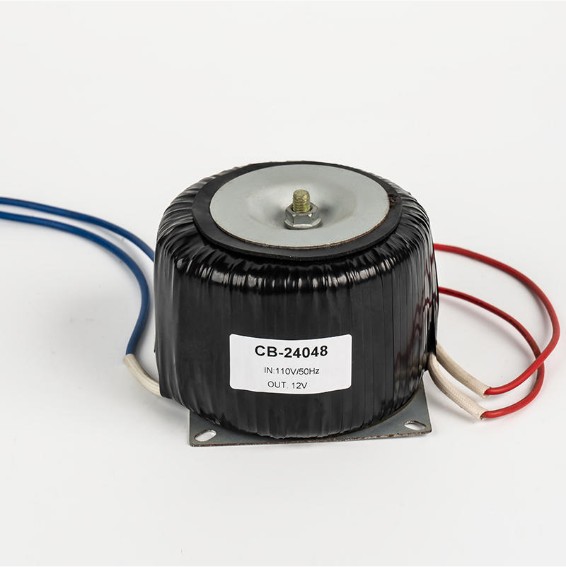

Trasformatore toroidale

Un trasformatore toroidale utilizza un nucleo magnetico a forma di ciambella (toroidale) anziché uno stack laminato EI convenzionale. Il percorso centrale continuo elimina gli spazi vuoti d'aria, fornendo:

• Efficienza fino al 95–98%. , rispetto a circa l'85–90% per progetti EI-core comparabili
• Bassa interferenza elettromagnetica (EMI) – Il campo magnetico disperso è generalmente 8-10 volte inferiore rispetto ai trasformatori con nucleo EI
• Compatto e leggero – fino al 50% più piccolo e leggero rispetto ai modelli EI equivalenti
• Basse perdite a vuoto e rumore udibile

I trasformatori toroidali sono ampiamente utilizzati in apparecchiature audio, strumenti medici, pannelli di controllo industriali e alimentatori premium dove lo spazio e le interferenze elettromagnetiche rappresentano vincoli critici. Il loro limite principale è il costo per VA più elevato rispetto ai design laminati convenzionali e la suscettibilità all'offset CC che causa la saturazione del nucleo.

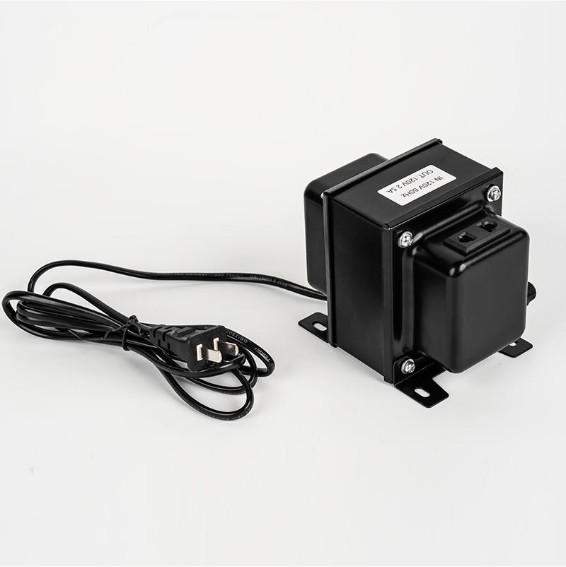

Trasformatore automatico

Un autotrasformatore utilizza un singolo avvolgimento condiviso (con un punto di presa) anziché due avvolgimenti separati. Questo lo rende più compatto ed economico —utile laddove è necessaria una regolazione modesta della tensione, come la conversione da 220 V a 110 V o l'avviamento graduale del motore. Tuttavia, non fornisce alcun isolamento galvanico, rendendolo inadatto laddove è richiesto un isolamento di sicurezza.

Trasformatore di strumenti (TA e PT)

Vengono utilizzati trasformatori di corrente (TA) e trasformatori di potenziale/tensione (PT/TV). misurazione e protezione , non l'erogazione di potenza. Un TA da 1.000:5 A riduce la corrente per una misurazione sicura. Un PT valutato a 11.000:110 V consente ai voltmetri e ai relè di funzionare a livelli di strumenti standard. Le classi di precisione vanno da 0,1 a 3 per la misurazione e 5P o 10P per la protezione.

Tipi di trasformatori in breve

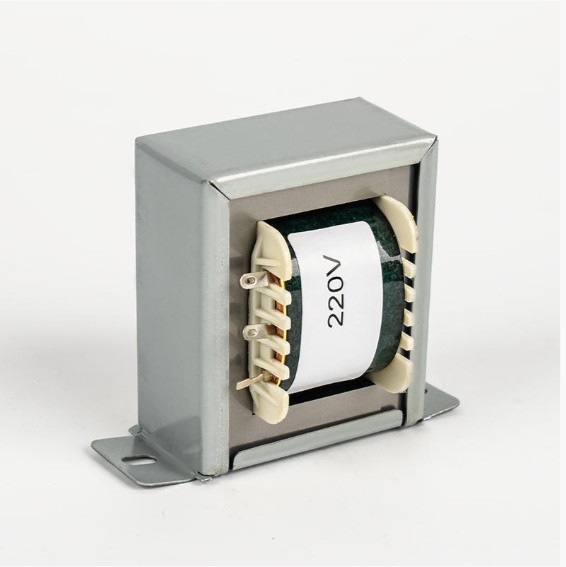

Trasformatori a bassa frequenza in applicazioni industriali e di nuova energia

I trasformatori a bassa frequenza (operanti alla frequenza di rete di 50 o 60 Hz) rimangono la spina dorsale dei sistemi di alimentazione industriali grazie alla loro robustezza, elevata efficienza e capacità di gestire in modo affidabile grandi livelli di potenza. A differenza dei trasformatori di commutazione ad alta frequenza, i design a bassa frequenza sono intrinsecamente più durevoli e più adatti agli ambienti difficili.

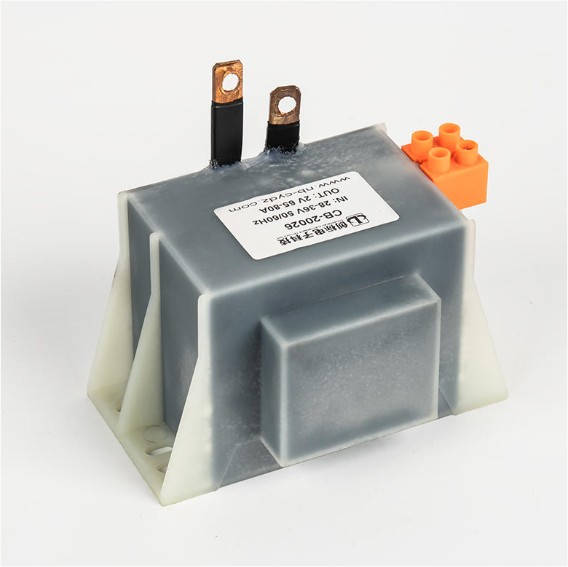

Controllo e automazione industriale

Nei sistemi di automazione industriale, i trasformatori a bassa frequenza fungono da componenti fondamentali nel controllo della potenza, realizzando la conversione CA-CC e azionando motori e attuatori. Nei saldatori elettrici, forniscono tensione e corrente di saldatura stabili — Fondamentale per una qualità di saldatura costante. Anche i regolatori e gli stabilizzatori di tensione dipendono dai trasformatori a bassa frequenza per mantenere strette tolleranze di uscita in caso di carichi fluttuanti.

Inverter Fotovoltaici e Accumulo di Energia

Con la diffusione dell’energia rinnovabile a livello globale, i trasformatori a bassa frequenza sono diventati indispensabili negli inverter fotovoltaici (PV). Nell'a sistema fotovoltaico collegato alla rete , il trasformatore converte la corrente continua proveniente dai pannelli solari in corrente alternata compatibile con la rete, aumentando la tensione fino ai livelli della rete e fornendo allo stesso tempo l'isolamento galvanico essenziale, un requisito normativo in molti paesi. I tipici trasformatori di inverter fotovoltaici funzionano con efficienze del 97–98,5%.

Nei sistemi di accumulo dell'energia delle batterie (BESS), i trasformatori gestiscono il flusso di potenza bidirezionale, caricando la batteria dalla rete (da CA a CC) e scaricandola nuovamente nella rete o sui carichi (da CC a CA). La loro affidabilità in questo ruolo ciclico determina direttamente il tempo di attività del sistema e l'efficienza di andata e ritorno.

Ningbo Chuangbiao Electronic Technology Co., Ltd. sviluppa trasformatori a bassa frequenza ottimizzati con precisione per queste nuove applicazioni energetiche, combinando l'elevata efficienza con la stabilità termica richiesta per il funzionamento continuo in ambienti fotovoltaici e di stoccaggio.

Illuminazione ed elettrodomestici

I trasformatori a bassa frequenza nelle applicazioni di illuminazione regolano la tensione per controllare la luminosità e la consistenza del colore. Negli elettrodomestici, garantiscono un'alimentazione stabile nonostante le fluttuazioni di rete, proteggendo i componenti elettronici sensibili da abbassamenti o sovratensioni che potrebbero ridurre la durata delle apparecchiature o causare guasti operativi.

Come scegliere il trasformatore giusto per la tua applicazione

La selezione del tipo o della potenza nominale errata del trasformatore può causare surriscaldamento, guasti prematuri o rischi per la sicurezza. Considera questi fattori:

1. Tipo di carico e fattore di potenza – I carichi induttivi (motori, saldatrici) hanno fattori di potenza inferiori; dimensionare il kVA di conseguenza, in genere aggiungendo un margine del 20–25%.
2. Requisiti di tensione – Confermare le tensioni di ingresso (primaria) e di uscita (secondaria) e se è necessario aumentare o diminuire.
3. Requisito di isolamento – Se è necessario l'isolamento galvanico per la sicurezza o la reiezione del rumore, utilizzare un trasformatore di isolamento o standard a due avvolgimenti, non un autotrasformatore.
4. Vincoli fisici – Laddove lo spazio e le interferenze elettromagnetiche sono fondamentali (ad esempio, amplificatori audio, dispositivi medici), scegliere design toroidali.
5. Ambiente – Interni a secco (resina colata) per spazi ristretti; raffreddato ad olio per sottostazioni esterne o installazioni ad alta capacità.
6. Efficienza e costi operativi – Per i trasformatori in funzione 24 ore su 24, 7 giorni su 7, a Miglioramento dell'efficienza dell'1%. su un'unità da 100 kVA consente di risparmiare circa 876 kWh all'anno, un valore significativo su una durata di vita di un asset di 20 anni.

Verifica sempre la conformità agli standard applicabili: IEC 60076 (trasformatori di alimentazione), IEC 61558 (trasformatori di sicurezza) o serie IEEE C57 per applicazioni nordamericane.
