Come funzionano i trasformatori: tipi, struttura, applicazioni e limitazioni

Cosa sono Trasformatori ?

Un trasformatore è un dispositivo elettrico che trasferisce energia tra due o più circuiti attraverso l'induzione elettromagnetica, abilitando conversione di tensione, regolazione di corrente e isolamento elettrico senza alcun collegamento elettrico diretto. Al suo interno, un trasformatore è costituito da due o più bobine di filo (avvolgimenti) avvolte attorno a un nucleo magnetico condiviso. Quando la corrente alternata scorre attraverso l'avvolgimento primario, genera un campo magnetico variabile che induce una tensione nell'avvolgimento secondario: questa è la legge dell'induzione elettromagnetica di Faraday in azione.

I trasformatori sono ampiamente classificati in base alla loro frequenza operativa in due tipi principali: trasformatori a bassa frequenza (normalmente funzionante a 50–60 Hz) e trasformatori ad alta frequenza (operante da pochi kHz fino a diversi MHz). Entrambi i tipi sono indispensabili nei sistemi di alimentazione, nelle apparecchiature industriali, nell’elettronica di consumo e nelle infrastrutture per le energie rinnovabili.

Contesto storico: come i trasformatori sono arrivati ​​a dare potere al mondo

Il trasformatore fu dimostrato per la prima volta nel 1831 da Michael Faraday, che scoprì l'induzione elettromagnetica. Il trasformatore pratico come lo conosciamo oggi è stato sviluppato nel 1880 da ingegneri tra cui Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. e il team di Westinghouse. La "guerra delle correnti" tra il sistema DC di Edison e il sistema AC di Tesla/Westinghouse fu decisamente vinta dall'AC, soprattutto perché i trasformatori potevano aumentare la tensione per la trasmissione a lunga distanza e poi abbassarla per un uso domestico sicuro, qualcosa che la tecnologia DC all'epoca non poteva ottenere in modo efficiente.

All’inizio del XX secolo, i trasformatori costituivano la spina dorsale delle reti elettriche di tutto il mondo. Oggi, dai minuscoli trasformatori con nucleo in ferrite all'interno del caricabatterie dello smartphone, a quelli enormi Unità da 1.000 MVA Nelle sottostazioni della rete nazionale, la tecnologia dei trasformatori è alla base di praticamente tutte le moderne infrastrutture elettriche.

Nozioni di base sui trasformatori: tensione, rapporto spire ed efficienza

Il funzionamento fondamentale di un trasformatore è governato dal rapporto spire, ovvero il rapporto tra il numero di spire nell'avvolgimento primario (N₁) e quello secondario (N₂):

• Trasformatore elevatore : N₂ > N₁ → La tensione secondaria è superiore alla tensione primaria (ad esempio, la potenza della centrale elettrica è aumentata fino a 400 kV per la trasmissione a lunga distanza)
• Trasformatore step-down : N₂ < N₁ → La tensione secondaria è inferiore alla tensione primaria (ad esempio, la distribuzione da 11 kV è ridotta a 230 V per le case)
• Trasformatore di isolamento : N₁ = N₂ → Stessa tensione su entrambi i lati, utilizzata per la sicurezza elettrica e l'isolamento acustico

La relazione di tensione è: V₁/V₂ = N₁/N₂. Di conseguenza, la corrente si trasforma inversamente: I₁/I₂ = N₂/N₁. I moderni trasformatori di potenza raggiungono efficienze del 95%–99,5% , rendendoli tra le macchine elettriche più efficienti mai costruite. Le perdite derivano da due fonti: perdite nel rame (riscaldamento I²R negli avvolgimenti) e perdite nel nucleo (isteresi e perdite per correnti parassite nel nucleo magnetico).

Struttura del trasformatore: spiegazione dei componenti principali

Per comprendere il funzionamento di un trasformatore è necessario conoscerne i principali componenti strutturali:

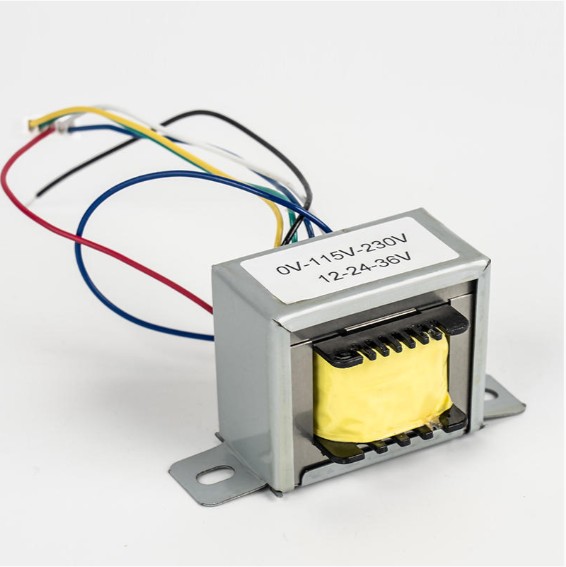

Nucleo magnetico

Il nucleo incanala il flusso magnetico tra gli avvolgimenti. I trasformatori a bassa frequenza utilizzano nuclei laminati in acciaio al silicio (lamiere spesse 0,25–0,5 mm) per ridurre al minimo le perdite per correnti parassite a 50/60 Hz. I trasformatori ad alta frequenza utilizzano nuclei di ferrite o nuclei di ferro in polvere, che hanno perdite del nucleo inferiori alle frequenze kHz-MHz. La geometria del nucleo varia: le forme comuni includono nuclei E-I, nuclei toroidali e nuclei U-I, ciascuno con vantaggi specifici in termini di efficienza del flusso, facilità di avvolgimento e schermatura EMI.

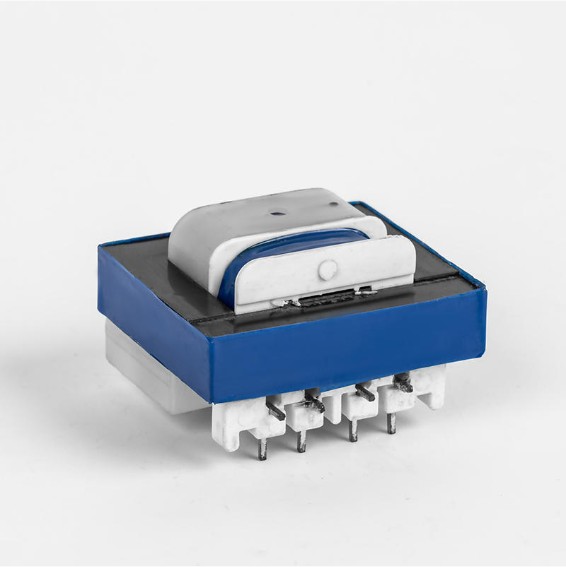

Avvolgimenti primari e secondari

Gli avvolgimenti sono bobine di filo di rame isolato (o talvolta di alluminio) avvolte attorno al nucleo. L'avvolgimento primario riceve l'alimentazione CA in ingresso; il secondario fornisce potenza in uscita. I progetti multi-avvolgimento possono fornire più tensioni di uscita contemporaneamente. La classe di isolamento (A, B, F, H) determina la temperatura massima consentita — L'isolamento di classe H tollera fino a 180°C , adatto per trasformatori industriali ad alto carico.

Sistemi di isolamento e raffreddamento

I trasformatori di potenza di grandi dimensioni sono immersi in olio minerale o fluido estere sintetico sia per l'isolamento che per la dissipazione del calore. I trasformatori a secco più piccoli utilizzano il raffreddamento ad aria o l'incapsulamento in resina (trasformatori in resina colata). Le unità raffreddate ad olio possono implementare sistemi di raffreddamento forzato ad olio e aria (OFAF) per gestire potenze nominali fino a 1.000 MVA e oltre .

Come funzionano i trasformatori: processo elettromagnetico passo dopo passo

1. La tensione CA viene applicata all'avvolgimento primario, guidando la corrente alternata attraverso di esso.
2. Questa corrente alternata crea nel nucleo un flusso magnetico variabile nel tempo, proporzionale alla tensione applicata e inversamente proporzionale alla frequenza e al numero di spire (legge di Faraday: V = N × dΦ/dt).
3. Il flusso magnetico viene incanalato in modo efficiente attraverso il nucleo verso l'avvolgimento secondario.
4. Il flusso variabile induce una forza elettromotrice (EMF) nell'avvolgimento secondario - la tensione di uscita - determinata dal rapporto spire.
5. Quando un carico è collegato al secondario, la corrente scorre e il trasformatore regola automaticamente la corrente primaria per mantenere l'equilibrio energetico (meno perdite).

Questo processo è interamente passivo (nessuna parte mobile, nessuna commutazione attiva in un trasformatore convenzionale) ed è per questo che i trasformatori garantiscono un'affidabilità eccezionale e una lunga durata operativa, spesso 25-40 anni per trasformatori di potenza ben mantenuti.

Trasformatore a bassa frequenza e trasformatore ad alta frequenza

La distinzione tra trasformatori a bassa e ad alta frequenza va oltre la semplice frequenza operativa: influisce sul materiale del nucleo, sulle dimensioni fisiche, sul profilo di efficienza e sull'idoneità all'applicazione.

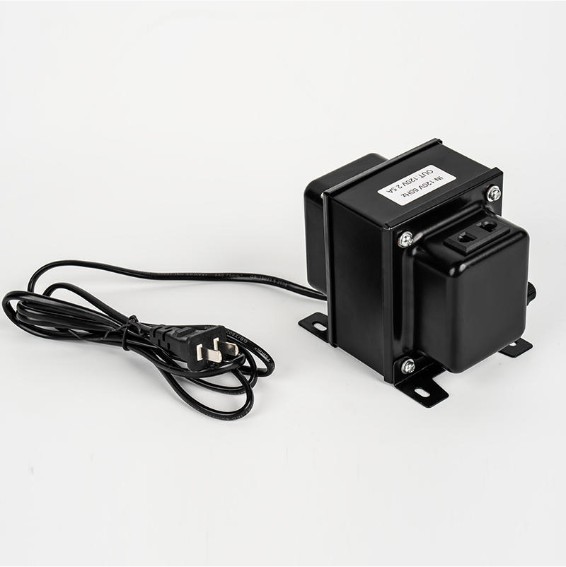

Trasformatore a bassa frequenza: punti di forza e casi d'uso

I trasformatori a bassa frequenza funzionano direttamente con l'alimentazione CA di rete (50 o 60 Hz) e sono rinomati per la loro affidabilità, qualità dell'isolamento elettrico e capacità di gestire correnti di picco elevate . Sono i cavalli di battaglia della distribuzione di energia, dell’automazione industriale, della saldatura elettrica e dei sistemi di energia rinnovabile. Un trasformatore di isolamento a bassa frequenza da 100 kVA in un sistema di inverter solari, ad esempio, non solo converte la CA derivata dalla CC in tensione di rete, ma fornisce anche un isolamento galvanico che protegge sia l'inverter che la rete dalle correnti di guasto.

Ningbo Chuangbiao Electronic Technology Co., Ltd. ha costruito la sua reputazione in questo settore. In qualità di leader nella produzione di trasformatori a bassa frequenza, l'azienda progetta prodotti per applicazioni che spaziano da regolatori di tensione, saldatrici elettriche, inverter fotovoltaici, sistemi di accumulo di energia, HVAC ed elettrodomestici. Nelle apparecchiature di saldatura, i trasformatori forniscono una tensione di saldatura stabile e una corrente fondamentale per una qualità di saldatura costante. Negli inverter fotovoltaici, le loro unità convertono la potenza CC proveniente dai pannelli solari in CA compatibile con la rete, fornendo al contempo l'isolamento galvanico richiesto dalla maggior parte dei codici di rete nazionali. Nei sistemi di accumulo dell’energia delle batterie, i trasformatori bidirezionali a bassa frequenza gestiscono sia i cicli di carica che quelli di scarica, migliorando l’efficienza complessiva dell’integrazione dell’energia rinnovabile.

Trasformatore ad alta frequenza: punti di forza e casi d'uso

I trasformatori ad alta frequenza sono il componente abilitante negli alimentatori a commutazione (SMPS), dove la rete CA viene prima raddrizzata in CC, quindi commutata ad alta frequenza (tipicamente 20 kHz–300 kHz) prima di essere immessa nel trasformatore. Il funzionamento a frequenze più elevate significa che il nucleo può essere notevolmente più piccolo a parità di potenza nominale. A Caricabatterie per laptop da 65 W l'utilizzo della trasformazione ad alta frequenza sta nel palmo della tua mano; un trasformatore equivalente da 50 Hz avrebbe le dimensioni di un mattone. I progetti ad alta frequenza sono essenziali negli alimentatori per telecomunicazioni, nelle apparecchiature per l'imaging medicale, nei caricabatterie di bordo per veicoli elettrici e nei driver LED dove la compattezza è fondamentale.

Principali applicazioni dei trasformatori in tutti i settori

Trasmissione e distribuzione di potenza

L'energia elettrica viene generata nelle centrali elettriche a tensioni tipicamente comprese tra 11 kV e 25 kV. I trasformatori step-up lo aumentano 220 kV, 400 kV o anche 765 kV per la trasmissione a lunga distanza, riducendo drasticamente le perdite resistive (perdita di potenza = I²R, quindi raddoppiando la tensione e dimezzando la corrente si riducono le perdite del 75%). A destinazione, i trasformatori abbassatori riducono progressivamente la tensione a 33 kV, 11 kV e infine 230/400 V per gli utenti finali.

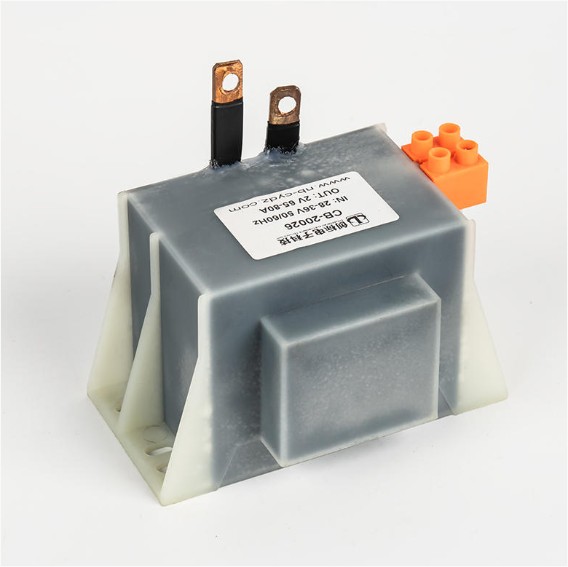

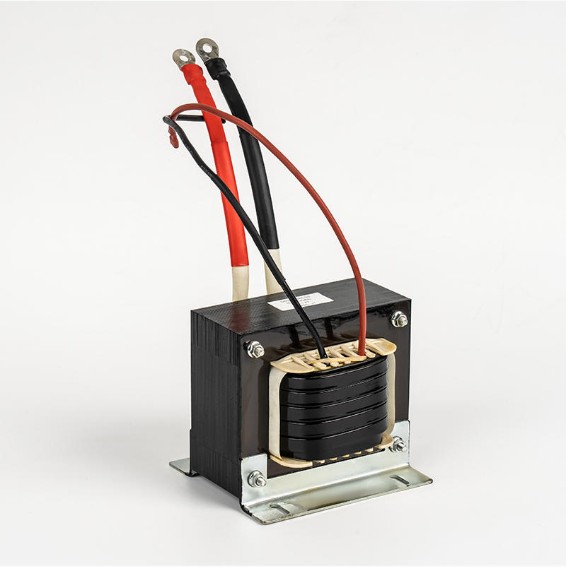

Saldatura e produzione industriale

I saldatori ad arco elettrico dipendono da trasformatori a bassa frequenza per convertire la tensione di rete (230 V o 400 V) fino alle basse tensioni (20–80 V) richieste per gli archi di saldatura, erogando correnti molto elevate, in genere 100–500 A o più . L'induttanza di dispersione intrinseca del trasformatore fornisce una caratteristica naturale di limitazione della corrente che stabilizza l'arco di saldatura, essenziale per una qualità di saldatura costante nella produzione industriale.

Energie rinnovabili: inverter fotovoltaici e accumulo di energia

Nei sistemi fotovoltaici (PV), i trasformatori a bassa frequenza all'interno degli inverter di stringa o centrali convertono la corrente continua elaborata dai pannelli solari in corrente alternata compatibile con la rete, fornendo al contempo l'isolamento galvanico richiesto da molti standard di rete. Nei sistemi di accumulo dell'energia delle batterie (BESS), i trasformatori bidirezionali gestiscono sia i cicli di carica (AC→DC) che quelli di scarica (DC→AC). La capacità solare installata globale ha superato 1,6 TW nel 2024 , che rappresenta un'enorme e crescente domanda di tecnologia di trasformazione affidabile in questo settore.

Elettrodomestici e illuminazione

I trasformatori nei condizionatori d'aria convertono la corrente alternata in corrente continua per azionamenti di compressori a velocità variabile e motori di ventilatori. Nei sistemi di illuminazione, i trasformatori, compresi i reattori elettronici con trasformatori ad alta frequenza, regolano la tensione e la corrente degli apparecchi fluorescenti e LED. I trasformatori di isolamento a bassa frequenza nei sistemi HVAC e di refrigerazione proteggono i sensibili componenti elettronici di controllo dai disturbi della linea elettrica, garantendo un funzionamento stabile ed efficiente di raffreddamento o riscaldamento in condizioni di rete variabili.

Svantaggi e limitazioni del trasformatore

Nonostante i loro vantaggi, i trasformatori presentano limitazioni reali di cui gli ingegneri devono tenere conto durante la progettazione del sistema:

• Funzionamento solo CA : I trasformatori convenzionali funzionano solo con corrente alternata. Le tensioni CC non possono essere trasformate senza prima essere invertite in CA, motivo per cui i sistemi basati su CC richiedono inverter o convertitori che incorporino trasformatori ad alta frequenza.
• Dimensioni e peso a bassa frequenza : Il funzionamento a bassa frequenza richiede nuclei più grandi e più avvolgimenti in rame. Un trasformatore da 10 kVA, 50 Hz può pesare 50–80 kg, il che non è pratico in ambienti con spazio limitato o portatili.
• Perdite del nucleo a vuoto : Le perdite per isteresi e correnti parassite si verificano ogni volta che il trasformatore è alimentato, anche a carico zero. Un grande trasformatore di distribuzione che funziona con un carico del 10% subisce ancora il 100% delle sue perdite a vuoto, riducendo l'efficienza nelle reti con carico leggero.
• Sensibilità alla distorsione armonica : I carichi non lineari (VFD, raddrizzatori UPS, caricabatterie EV) iniettano correnti armoniche negli avvolgimenti del trasformatore, causando ulteriore riscaldamento e invecchiamento accelerato. Senza progetti con fattore K, potrebbe essere necessario un trasformatore standard declassato al 50–70% della capacità nominale sotto carichi armonici pesanti.
• Corrente di spunto all'eccitazione : Alla prima accensione, i trasformatori possono assorbire correnti di spunto pari a 8-12 volte la corrente nominale per diversi cicli, richiedendo relè di protezione adeguatamente calibrati per evitare interventi intempestivi.
• Preoccupazioni ambientali (tipi riempiti di olio) : I trasformatori riempiti di olio minerale comportano rischi di incendio e fuoriuscite. Ciò sta determinando una crescente adozione di fluidi a base di esteri naturali biodegradabili e di tipo secco, in particolare per installazioni interne, sotterranee e sensibili all’ambiente.

Conclusione: scegliere il trasformatore giusto per la tua applicazione

I trasformatori, sia a bassa che ad alta frequenza, rimangono insostituibili nei moderni sistemi elettrici. La scelta giusta dipende dalle vostre specifiche esigenze operative:

• Se hai bisogno elevata potenza, robusto isolamento elettrico, tolleranza alle sovratensioni e funzionamento diretto alla frequenza di rete — per la distribuzione di energia, la saldatura industriale, gli inverter solari, i sistemi HVAC o l'accumulo di energia — un trasformatore a bassa frequenza è la scelta appropriata.
• Se hai bisogno dimensioni compatte, imballaggio leggero e integrazione in circuiti a commutazione — per caricabatterie per laptop, alimentazione per telecomunicazioni, dispositivi medici o caricabatterie di bordo per veicoli elettrici: i trasformatori ad alta frequenza sono la soluzione ottimale.

Con l’evoluzione dei sistemi energetici, guidata dall’espansione della generazione rinnovabile, dello stoccaggio distribuito delle batterie e delle infrastrutture per veicoli elettrici, la domanda di trasformatori ad alte prestazioni sta accelerando. I progressi nei materiali di base amorfi e nanocristallini, i sistemi di isolamento migliorati e il monitoraggio intelligente (trasformatori abilitati per IoT con carico, temperatura e diagnostica sanitaria in tempo reale) stanno spingendo l’efficienza e l’affidabilità a nuovi livelli. Capire come funzionano i trasformatori non è meramente accademico: è una conoscenza fondamentale per la progettazione, la specifica e la manutenzione dei sistemi elettrici che alimentano l'industria moderna e la vita quotidiana.
