Cosa fa un trasformatore?

La risposta fondamentale

A trasformatore trasferisce energia elettrica tra due o più circuiti attraverso l'induzione elettromagnetica, modificando i livelli di tensione senza alterare la frequenza . In termini pratici, aumenta la tensione per la trasmissione a lunga distanza (ad esempio, da 11 kV a 400 kV) o la abbassa per un uso finale sicuro (ad esempio, da 240 V a 12 V per l'elettronica). Oltre alla conversione della tensione, i trasformatori forniscono anche isolamento elettrico, regolano la corrente e proteggono le apparecchiature dalle sovratensioni.

I moderni trasformatori raggiungono efficienze di Dal 95% al 99% , rendendoli tra i dispositivi elettrici più efficienti in uso. Che si tratti di una sottostazione di servizio che gestisce centinaia di megavatt o di un'unità compatta all'interno di un caricabatterie telefonico, il principio di base, la legge di Faraday sull'induzione elettromagnetica, rimane lo stesso.

Tipi di trasformatori e loro applicazioni

I trasformatori sono ampiamente classificati in base alla frequenza operativa, alla costruzione e all'applicazione. Comprendere le distinzioni aiuta a selezionare l'unità giusta per un dato sistema.

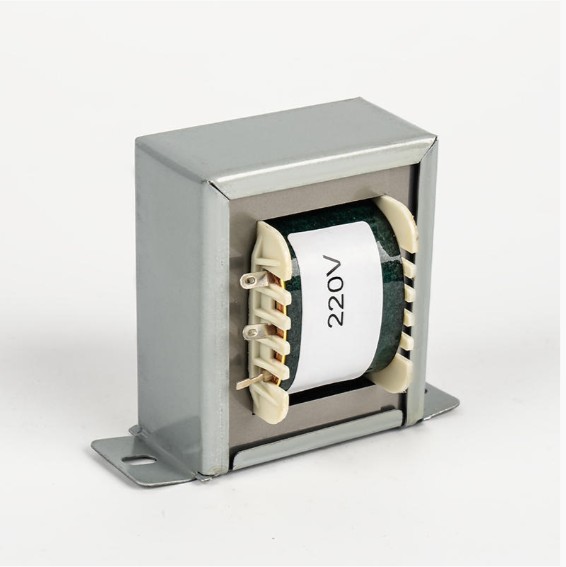

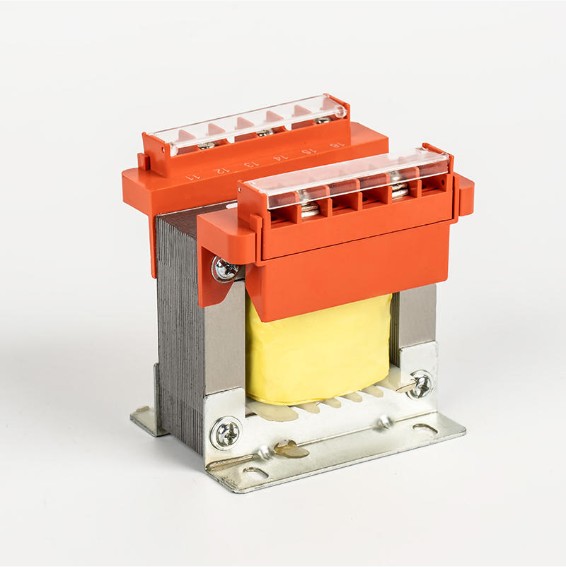

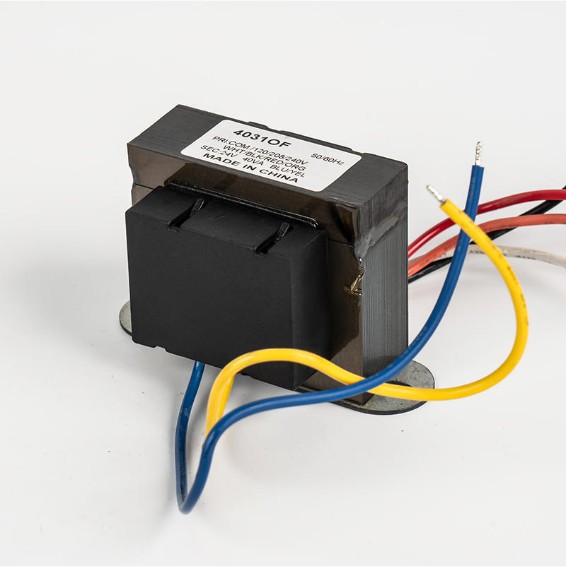

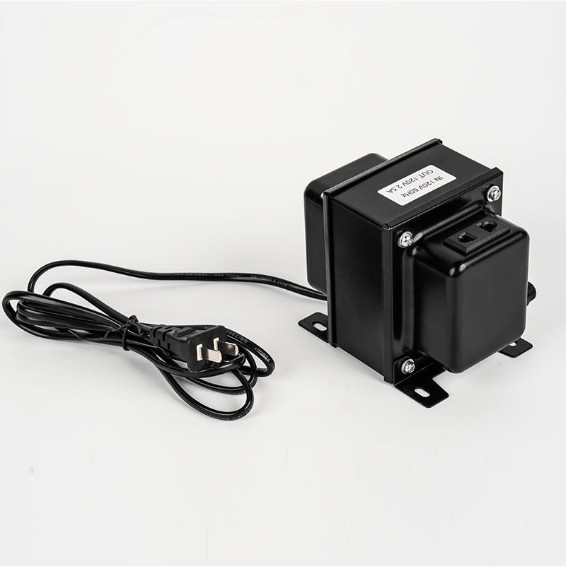

Trasformatori a bassa frequenza

I trasformatori a bassa frequenza funzionano alla frequenza standard della rete elettrica di 50 Hz o 60 Hz . Utilizzano nuclei in acciaio al silicio laminato per ridurre al minimo le perdite di correnti parassite. I loro principali vantaggi includono robustezza, elevata capacità di gestione della potenza e lunga durata, che spesso supera i 25 anni con una corretta manutenzione.

Le applicazioni dei trasformatori a bassa frequenza abbracciano un'ampia gamma di settori:

• Distribuzione dell'energia: Le sottostazioni di rete passano dalla tensione di trasmissione alla tensione di consumo
• Controllo industriale: Regolatori di tensione, stabilizzatori e saldatrici elettriche che richiedono un'uscita stabile e ad alta corrente
• Illuminazione ed elettrodomestici: Sistemi di regolazione, azionamenti di compressori HVAC e unità di refrigerazione
• Nuova energia: Inverter fotovoltaici (PV) che convertono la corrente continua dai pannelli solari in corrente alternata compatibile con la rete e sistemi di accumulo dell'energia che gestiscono cicli di carica/scarica

Ningbo Chuangbiao Electronic Technology Co., Ltd. è specializzata in trasformatori a bassa frequenza progettati per questi ambienti esigenti, offrendo prodotti che garantiscono una conversione di potenza efficiente e una protezione affidabile nei settori energetico, industriale, dell'illuminazione, degli elettrodomestici e delle nuove energie.

Trasformatori ad alta frequenza

I trasformatori ad alta frequenza funzionano da 20 kHz fino a diversi MHz . Poiché le perdite del nucleo aumentano con la frequenza per i nuclei di ferro, vengono utilizzati invece nuclei di ferrite o di ferro in polvere. Il vantaggio principale è la dimensione: un trasformatore ad alta frequenza che gestisce la stessa potenza di un'unità a 50 Hz può esserlo Da 10 a 100 volte più piccolo e leggero .

Le applicazioni tipiche includono alimentatori a modalità commutata (SMPS), apparecchiature per le telecomunicazioni, dispositivi medici e caricabatterie di bordo per veicoli elettrici (EV).

Collegamento del trasformatore di corrente: come funziona e perché è importante

Un trasformatore di corrente (CT) è un dispositivo di misurazione che produce una corrente ridotta e proporzionale nel suo avvolgimento secondario, consentendo la misurazione sicura di circuiti ad alta corrente. Il collegamento corretto è fondamentale sia per la precisione che per la sicurezza.

Procedura di connessione TA standard

1. Far passare il conduttore primario (la linea da misurare) attraverso la finestra del TA o collegarlo ai terminali primari (P1, P2).
2. Collegare i terminali secondari (S1, S2) allo strumento di misura, in genere un amperometro o un contatore di energia da 5 A o 1 A.
3. Non lasciare mai aperto il secondario di un TA sotto tensione. Un secondario aperto può generare tensioni pericolosamente elevate (potenzialmente migliaia di volt) a causa della forza magnetomotrice senza ostacoli.
4. Rispettare i contrassegni di polarità (convenzione dei punti o contrassegni P1/S1) per garantire rapporti di fase corretti per le applicazioni con relè di protezione.
5. Mettere a terra un terminale secondario secondo la pratica standard (tipicamente S2 o S1 messo a terra sullo chassis) per evitare rischi di tensione fluttuante.

I rapporti CT comuni sono 100:5, 200:5, 400:5 e 1000:5 A . La selezione di un rapporto TA sottodimensionato provoca saturazione ed errori di misura; il sovradimensionamento riduce la precisione a carico normale. Specificare sempre la classe di precisione del TA (ad esempio, Classe 0,5 per la misurazione, Classe 5P per la protezione) al momento dell'ordine.

Trasformatore con montaggio su pad: installazione e considerazioni chiave

Un trasformatore con montaggio su pad è un'unità a livello del suolo, antimanomissione, alloggiata in un armadio in acciaio chiuso a chiave, collegata a una rete di distribuzione sotterranea. È la soluzione standard per le aree suburbane e commerciali dove le linee aeree sono poco pratiche o indesiderabili.

Le valutazioni tipiche vanno da Da 25 kVA a 2.500 kVA , con tensioni primarie da 4 kV a 35 kV e tensioni secondarie da 120/240 V (monofase) o da 208Y/120 V a 480Y/277 V (trifase).

Requisiti di installazione chiave

• Tappetino in cemento: Deve essere in piano, strutturalmente classificato e dimensionato in base alle specifiche del produttore (in genere si estende da 3 a 6 pollici oltre l'ingombro dell'armadio).
• Liquidazione: Minimo 3 piedi di spazio di lavoro libero sul lato dell'alta tensione; Distanza di 10 piedi dagli edifici secondo le linee guida NEC.
• Passaggio dei cavi: I cavi sotterranei entrano attraverso manicotti sigillati contro l'umidità e i roditori.
• Messa a terra: L'armadio e il neutro devono essere collegati a un picchetto di terra regolato in base ai requisiti locali di resistenza del suolo (tipicamente <25 Ω).
• Contenimento dell'olio: Molte giurisdizioni richiedono una berma di contenimento secondaria o un tampone assorbente sotto le unità riempite di olio per prevenire la contaminazione del suolo.

Trasformatore e sottostazione: come funzionano insieme

Una sottostazione è una struttura che commuta, trasforma e regola l'energia elettrica. I trasformatori sono i suoi componenti centrali, poiché eseguono l'effettiva conversione della tensione tra i livelli di trasmissione e distribuzione.

Un tipico flusso di lavoro di una sottostazione di servizio è simile al seguente:

1. Ingresso linea di trasmissione: L'energia arriva a 115 kV, 230 kV o 500 kV dall'impianto di generazione.
2. Trasformatore riduttore: Un grande trasformatore di potenza riduce la tensione a 12,47 kV, 13,8 kV o 34,5 kV per la distribuzione primaria.
3. Quadri e protezioni: Interruttori automatici, sezionatori e relè di protezione isolano i guasti in pochi millisecondi.
4. Trasformatori di distribuzione: Le unità montate su palo o su pad riducono ulteriormente la tensione a 120/240 V o 480 V per uso residenziale e commerciale.

Un singolo trasformatore di alimentazione della sottostazione può gestire Da 10 MVA a 1.000 MVA e pesa fino a diverse centinaia di tonnellate. Il guasto di una tale unità può oscurare un’intera regione per settimane, motivo per cui il monitoraggio e la manutenzione dei trasformatori delle sottostazioni sono considerati compiti infrastrutturali critici.

Come controllare un trasformatore: metodi di test e cosa cercare

Test regolari prevengono guasti imprevisti e prolungano la durata di servizio del trasformatore. Il test appropriato dipende dal tipo di trasformatore e dall'apparecchiatura disponibile.

Controlli visivi e fisici di base

• Ispezionare eventuali perdite di olio, corrosione, boccole incrinate o alette di raffreddamento danneggiate.
• Controllare il livello dell'olio attraverso il vetro spia; un basso livello di olio riduce il raffreddamento e la rigidità dielettrica.
• Ascolta eventuali ronzii, ronzii o crepitii insoliti: i suoni superiori al normale ronzio di 100-120 Hz possono indicare un allentamento del nucleo o una scarica parziale.
• Verificare che le ventole o le pompe di raffreddamento (se presenti) funzionino correttamente.

Test elettrici

• Test del rapporto giri (TTR): Conferma che il rapporto tra tensione primaria e secondaria corrisponde alla targhetta. La deviazione accettabile è in genere ±0,5% del rapporto di targa.
• Test di resistenza di isolamento (IR): Applicare 500 V o 1.000 V CC tramite un megaohmmetro tra gli avvolgimenti e tra gli avvolgimenti e il nucleo. Valori superiori 1.000 MΩ sono generalmente considerati salutari per le unità di media tensione.
• Resistenza dell'avvolgimento CC: Rileva curve in corto o collegamenti allentati. Confrontare i valori misurati con i dati di fabbrica; deviazioni superiori al 2% richiedono un'indagine.
• Analisi dei gas disciolti (DGA): Per i trasformatori riempiti d'olio, identifica i guasti incipienti misurando i gas disciolti nell'olio isolante (ad esempio, l'acetilene indica la formazione di archi, l'idrogeno indica una scarica parziale).
• Test del fattore di potenza/Tan Delta: Misura le perdite dielettriche nell'isolamento. Valori superiori 0,5%–1% per i sistemi isolanti con carta oleata suggeriscono ingresso di umidità o invecchiamento.

Intervalli di manutenzione consigliati

Scegliere il trasformatore giusto per la tua applicazione

La scelta di un trasformatore implica la corrispondenza di diversi parametri al carico e all'ambiente. Il sottodimensionamento provoca surriscaldamento e guasti prematuri; il sovradimensionamento spreca capitale e aumenta le perdite a vuoto.

• Potenza nominale kVA: Calcolare il carico collegato totale (in kW) diviso per il fattore di potenza, quindi aggiungere un margine di sicurezza del 20–25% per l'espansione futura.
• Rapporto di tensione: Adattare la tensione primaria all'alimentazione e la tensione secondaria ai requisiti di carico; verificare l'intervallo del commutatore se la tensione di alimentazione varia.
• Classe di isolamento: Scegli il tipo a secco per luoghi interni e sensibili al fuoco (ad esempio ospedali, grattacieli); in olio per sottostazioni esterne dove sono necessarie potenze più elevate.
• Frequenza operativa: Conferma la compatibilità a 50 Hz o 60 Hz: un trasformatore progettato per 60 Hz si surriscalderà e si saturerà se utilizzato a 50 Hz alla stessa tensione.
• Condizioni ambientali: Per ambienti umidi, corrosivi o ad alta quota, specificare avvolgimenti incapsulati, rivestimento tropicale o unità con declassamento in altitudine.

Per le applicazioni industriali e di nuova energia che richiedono prestazioni comprovate dei trasformatori a bassa frequenza, Ningbo Chuangbiao Electronic Technology Co., Ltd. fornisce soluzioni ingegnerizzate, dai trasformatori di saldatura e regolatori di tensione ai trasformatori di inverter fotovoltaici e alle unità di sistemi di accumulo di energia, supportate da rigorosi standard di qualità e profonda competenza applicativa.
